产品参数说明
应用范围:产品适用于环保、电力、冶金、矿山、煤炭、建材、化工等工 业部门,用来输送含有固体颗粒的磨蚀性浆体,尾矿、尾矿干排、电厂除灰渣、选煤厂输送煤泥和重介选煤,输送矿浆等。用作于箱式或带式压滤机入料分离介质。
材 质: 高铬合金耐磨材质。
型号意义:如100ZEG-45
100:出口直径为100mm
ZEG:压滤机专用喂料泵
45:叶轮直径45mm

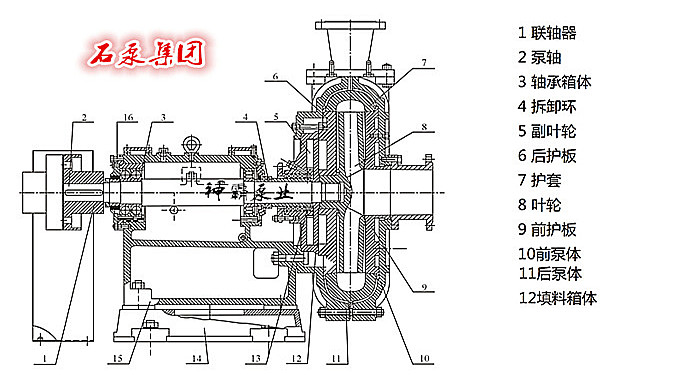

产品结构图说明
产品说明
特点和用途:本系列压滤机专用泵可输送80°C温度以内的各类固液磨腐蚀性各类料浆或用作于各款压滤机入料泵。例如:有色的锌、铜、钴、镍、铬、锰等湿法冶炼工艺的压滤机配用泵,矿山选矿、非金属矿产加工(钛白粉、高岭土、等)洗煤厂工艺的浆体输送,环保产业中的污泥、废渣输送泵,生产中的压滤机泵或压力输送泵
适用范围:ZEG型压滤机专用泵本由公司结合各压滤机生产厂家及使用现场的实际工况,精心设计开发的新一代无泄漏压滤机专用泵,通过在冶金、矿山、电厂、化工等行业中的使用,产品具有结构合理,运行可靠,寿命长等特点。产品采用独特的水力设计结构,确保其性能曲线比等普通离心泵改造而成的压滤机入料泵更陡,更适合压滤机入料的特殊使用工况。
压滤机入料泵材质:过流部件(护套、 叶轮、 前护板、 后护板、 减压盖、 )均采用高铬合金,具有高抗磨蚀性、 抗磨腐性、 高强度冲击性能,提高了使用寿命。动力降压,高效密封,浆体不易泄露等特点。
密封形式:ZEG系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔,旋转八个不同的角度安装使用。

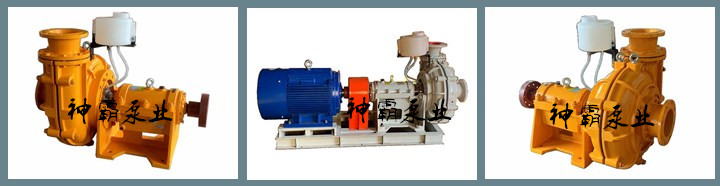

压滤机配套泵在行业中的应用实例:
产品名称:
100ZEG-A39型压滤机入料泵
150ZEG-A65型压滤机专用泵
80 ZEG-A42型压滤机配套泵
5 0ZEG-A45型压滤机渣浆泵
125ZEG-A40型压滤机喂料泵
石泵集团-河北神霸泵业有限责任公司
应用案例:
福建龙净环保股份有限公司
北京清新环保科技工程有限公司
华电昌吉热电有限责任公司
天津大沽化工股份有限公司
上海神工环保股份有限公司
主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。
产品参数表
型号 | 配带功率P(KW) | 流量Q(m3/h) | 扬程H(m) | 转速n(r/min) | 最高效率η% | 汽蚀余量NPSH(m) | 最大粒径(mm) | 重量(kg) |
300ZEG-70 | 185-630 | 635-2333 | 16-77 | 490-980 | 80.4 | 3.9 | 92 | 3560 |
300ZEG-65 | 160-500 | 589-2166 | 14-66 | 490-980 | 77.4 | 3.7 | 92 | 3531 |
300ZEG-56 | 75-250 | 395-1560 | 9.7-46 | 490-980 | 80.9 | 3.5 | 96 | 3030 |
250ZEG-68 | 110-450 | 272-1342 | 17-80 | 490-980 | 73.5 | 2.7 | 72 | 3432 |
250ZEG-65 | 90-315 | 299-1249 | 15-71 | 490-980 | 76.9 | 3.0 | 72 | 3020 |
250ZEG-63 | 90-315 | 200-1211 | 14-67 | 490-980 | 76 | 3.0 | 72 | 3008 |
250ZEG-60 | 75-560 | 276-1153 | 13-61 | 490-980 | 73.9 | 2.8 | 72 | 2991 |
200ZEG-68 | 90-315 | 199-948 | 18.3-82 | 490-980 | 74.6 | 2.8 | 56 | 2453 |
200ZEG-65 | 75-250 | 235-950 | 16.5-72 | 490-980 | 79.6 | 2.5 | 62 | 2323 |
200ZEG-63 | 75-250 | 228-921 | 15-68 | 490-980 | 78.6 | 2.5 | 62 | 2311 |
200ZEG-60 | 75-185 | 218-870 | 14-62 | 490-980 | 83.5 | 2.5 | 62 | 2223 |
200ZEG-58 | 55-185 | 211-841 | 13-58 | 490-980 | 82.5 | 2.5 | 62 | 2214 |
150ZEG-71 | 75-220 | 142-552 | 22-94 | 490-980 | 69.8 | 2.4 | 48 | 2263 |
150ZEG-70 | 55-185 | 93-401 | 20-91 | 490-980 | 62.3 | 2.0 | 37 | 2245 |
150ZEG-65 | 75-200 | 150-600 | 17-76 | 490-980 | 70.8 | 2.5 | 48 | 2223 |
150ZEG-63 | 55-185 | 146-582 | 16-71 | 490-980 | 69.8 | 2.5 | 48 | 2211 |
150ZEG-60 | 45-160 | 135-550 | 15-64 | 490-980 | 75.9 | 2.5 | 48 | 2203 |
150ZEG-58 | 37-132 | 131-532 | 14-59.3 | 490-980 | 74.9 | 2.5 | 48 | 2033 |
150ZEG-58 | 37-110 | 134-596 | 12.8-61 | 490-980 | 69 | 2.0 | 75 | 2063 |
150ZEG-57 | 37-110 | 95-427 | 13-56.3 | 490-980 | 67.8 | 1.8 | 32 | 2023 |
150ZEG-55 | 37-110 | 124-504 | 12.3-53.4 | 490-980 | 73 | 2.3 | 48 | 2019 |
150ZEG-50 | 30-75 | 115-460 | 9.5-43 | 490-980 | 76.8 | 2.5 | 48 | 1735 |
150ZEG-48 | 22-75 | 111-442 | 8.7-39.7 | 490-980 | 75.8 | 2.5 | 48 | 1728 |
150ZEG-42 | 30-132 | 142-550 | 12-63 | 700-1480 | 77.1 | 2.2 | 69 | 1605 |
100ZEG-50 | 30-160 | 85-360 | 20-100 | 700-1480 | 69.6 | 2.5 | 34 | 1475 |
100ZEG-46 | 30-132 | 79-331 | 17-85 | 700-1480 | 67.6 | 2.3 | 34 | 1461 |
100ZEG-42 | 22-90 | 66-275 | 15-70.8 | 700-1480 | 71 | 2.5 | 35 | 1075 |
100ZEG-39 | 18.5-75 | 61-255 | 12.6-61 | 700-1480 | 69 | 2.4 | 35 | 1064 |
100ZEG-42 | 22-90 | 83-365 | 12.7-67 | 700-1480 | 71.6 | 2.5 | 40 | 1085 |
100ZEG-42 | 15-75 | 45-205 | 12.6-70 | 700-1480 | 63.2 | 1.8 | 48 | 1080 |
100ZEG-36 | 15-55 | 61-245 | 9.7-50 | 700-14802 | 71.6 | 2.0 | 32 | 1010 |
100ZEG-33 | 11-45 | 56-225 | 8.2-41.6 | 700-1480 | 69.6 | 1.8 | 32 | 1003 |
80ZEG-52 | 30-160 | 51-242 | 22-110 | 700-1480 | 56.3 | 2.1 | 21 | 1465 |
80ZEG-42 | 18.5-75 | 61-204 | 14-70 | 700-1480 | 66.7 | 2.5 | 24 | 1053 |
80ZEG-39 | 15-55 | 57-189 | 12-61 | 700-1480 | 65 | 2.4 | 24 | 1042 |
80ZEG-36 | 11-45 | 46-190 | 9.6-51 | 700-1480 | 67.7 | 2.5 | 24 | 980 |
80ZEG-33 | 7.5-37 | 43-174 | 8.0-43.2 | 700-1480 | 65.7 | 2.3 | 24 | 973 |
65ZEG-30 | 4-15 | 23-79 | 7.4-34.8 | 700-1460 | 63.5 | 2.0 | 19 | 504 |
65ZEG-27 | 3-11 | 20-71 | 6-28.2 | 700-1460 | 61.5 | 1.8 | 19 | 500 |
50ZEG-50 | 22-90 | 27-111 | 22.3-110 | 700-1480 | 45 | 3.0 | 13 | 1378 |
50ZEG-46 | 15-55 | 23-94 | 17-86 | 700-1480 | 44.7 | 1.4 | 14 | 1082 |
50ZEG-33 | 4-18.5 | 12-54 | 7.7-43 | 700-1480 | 42 | 2.9 | 13 | 537 |
40ZEG-19 | 1.5-11 | 8-35 | 12.8-57 | 1430-2930 | 58.8 | 1.3 | 11 | 173 |
40ZEG-17 | 0.55-7.5 | 4.5-23 | 9.4-44.6 | 1400-2900 | 52.4 | 2.5 | 11 | 121 |
