当前位置:首页-产品展示-ZSG双叶轮压滤机入料泵

ZSG双叶轮压滤机入料泵

2018/01/18

  应用范围:广泛适用于环保、电力、冶金、矿山、煤炭、化工等工 业部门,主要用来输送含有固体颗粒的磨蚀性浆体,尾矿、电厂除灰渣、选煤厂输送煤泥和重介选煤,输送矿浆等。用作于各种压滤机入料用。
  材    质: 高铬合金耐磨材质。
  型号意义:如100ZSG
  100:出口直径为100mm
  ZSG:双叶轮压滤机专用喂料泵

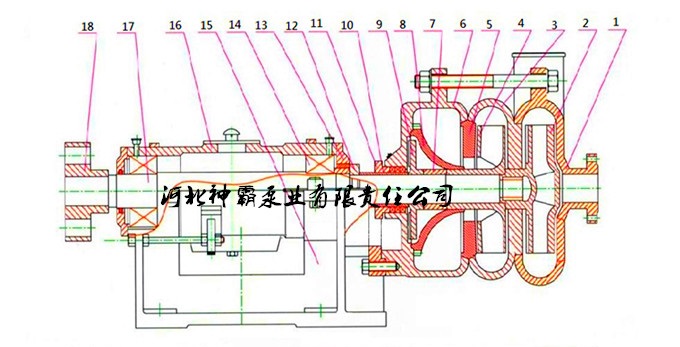

  产品结构图说明

00 (2)_副本.jpg

                       1、二级蜗壳     2、二级叶轮    3、一级蜗壳    4、一级叶轮     5、护板     6、进料体     7、定位套
                    8、副叶轮盖板    9、副叶轮    10、轴套     11、填料压盖    12、挡圈     13、甩水环     14、轴承
                  15、托架     16、轴承体     17、泵轴     18、联轴器

   产品说明



  特点和用途:本系列压滤机专用泵可输送80°C温度以内的各类固液磨腐蚀性各类料浆或用作于各款压滤机入料泵。例如:有色的锌、铜、钴、镍、铬、锰等湿法冶炼工艺的压滤机配用泵,矿山选矿、非金属矿产加工(钛白粉、高岭土、等)洗煤厂工艺的浆体输送,环保产业中的污泥、废渣输送泵,生产中的压滤机泵或压力输送泵
  适用范围:ZSG型压滤机专用泵本由公司结合各压滤机生产厂家及使用现场的实际工况,精心设计开发的新一代无泄漏压滤机专用泵,该产品广泛应用于压滤机入料泵应用尤为广泛,通过在冶金、矿山、电厂、化工等行业中的使用,发现该系列产品具有结构合理,运行可靠,寿命长等特点。该系列产品采用独特的水力设计结构,确保其性能曲线比等普通离心泵改造而成的压滤机入料泵更陡,更适合压滤机入料的特殊使用工况。
  压滤机入料泵材质:过流部件均采用高铬合金,具有高抗磨蚀性、 抗磨腐性、 高强度冲击性能,提高了使用寿命。动力降压,高效密封,浆体不易泄露等特点。
  密封形式:ZSG系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。

    压滤机配套泵在行业中的应用实例:


    产品名称:
    80ZSG型压滤机入料泵
    100ZSG型压滤机泵
    125ZSG型压滤机渣浆泵
    石泵集团-河北神霸泵业有限责任公司

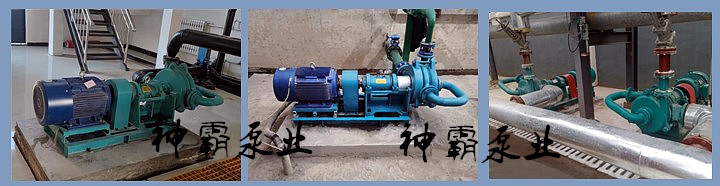

    应用案例:
    广西贺州混凝土工程有限公司
    江西中固管桩实业有限公司
    云南银发环保股份有限公司
    上净源森环保科技工程有限公司
    广东佛山金凯过滤设备有限公司

    主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。

  产品参数表

型号

转速
  (r/min)


流量
  (m3/h)

扬程
  (m)

最大轴功率
  (kw)

选配电机

功率(kw)

65ZSG

1480

压滤期

≤27.5

≥76

22.3

Y225S-4
  37kw

      65ZSG


入料期

80

43.5



80ZSG

1480

压滤期

≤40

≥76

32

Y225S-4
  45 kw

      80ZSG


入料期

115

43.5



100ZSG

1480

压滤期

≤56

≥73.3

46

Y250S-4
  55 kw

      100ZSG


入料期

169

44



 125ZSG

1480

压滤期

≤70

≥73.5

62.5

Y280S-4
  75 kw

      125ZSG


入料期

245

48.5



125ZSG

1480

压滤期

≤79.7

≥80

78.2

Y280M-4
  90 kw

      125ZSG


入料期

279

52.9



125ZSG

1480

压滤期

58

≥91.8

64.7

Y280M-4
  90kw
