产品参数说明
应用范围:产品适用于电力、环保、冶金、矿山、煤炭、环保、化工等行业,主要用来输送含有固体颗粒的磨蚀性浆体,如选矿厂处理精矿和尾矿、电厂除灰渣、吸收塔脱硫、选煤厂输送煤泥和重介选煤,压滤机设备配套输送砂浆等。
材 质: 镍铬合金耐磨材质。
型号意义:如80ZJD-A36
80:出口直径为80mm
Z:渣浆泵
D:单泵壳
A:叶轮叶片数。A为5片,B为4片,C为3片,F为6片
36:叶轮直径60mm
产品结构图说明
产品说明
特点和用途:随着杂质泵技术的发展和完善,公司结合用户反馈经验,利用现代流体力学的理论,现代机械理论,电脑软件设计技术;我公司推出了ZD系列渣浆泵,该系列渣浆泵型号全、性能稳定,覆盖工况广、选型方便等特点。
过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
泵体采用单泵壳结构,方便更换过流部件,根据压力需要外泵壳采用球磨铸铁、内壳采用高铬抗磨折扣口铸铁或铸钢。
适用范围:ZJD系列渣浆泵适用于电力、环保设备配套、冶金、煤炭、建材、化工等行业,主要是用来输送含有固体颗粒的磨蚀性浆体,如选矿厂处理精矿尾矿,电厂除灰渣,选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理的最大重量浓度为:灰浆45%,矿浆60%,根据客户需要可串联进行运行。
密封形式:ZJD系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔,旋转八个不同的角度安装使用。

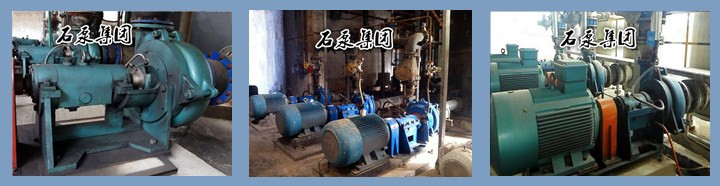

单壳泵、石灰石浆液泵在行业中的应用实例:

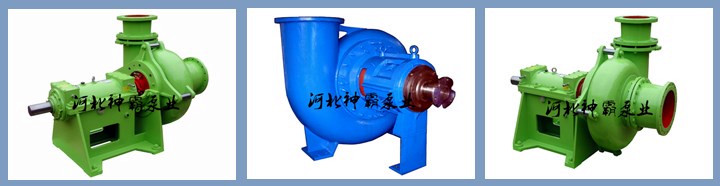

产品名称:
80ZJD-A36型石灰石浆液泵
200ZJD-45型浆液循环泵
150ZJD-50型石膏排出泵
石泵集团-河北神霸泵业有限责任公司
应用案例:
山西焦化股份有限公司
湖南泡金山铅锌矿有限公司
华电福建永安发电有限公司
大唐国际盘山发电有限责任公司
甘肃兰西热电有限公司
主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。
产品参数表
型号 | 配带最大功率P(KW) | 流量Q(m3/h) | 扬程H(m) | 转速n(r/min) | 最高效率η% | 汽蚀余量NPSH(m) | 最大粒径(mm) | 重量(kg) |
600ZJD-A82 | 500 | 1664-5600 | 5.2-27.8 | 300-595 | 88.3 | 2.2 | 152 | 4900 |
300ZJD-A60 | 400 | 580-2403 | 8.9-53 | 730-980 | 81.1 | 4.3 | 96 | 2790 |
200ZJD-B45 | 90 | 138-638 | 5.7-30.4 | 490-980 | 70.7 | 2.0 | 51 | 1750 |
150ZJD-A60 | 450 | 156-704 | 28.9-150 | 700-1480 | 78.1 | 2.1 | 39 | 1657 |
150ZJD-B55 | 132 | 139-630 | 11.3-53.7 | 490-980 | 65.7 | 2.3 | 56 | 1540 |
150ZJD-A50 | 55 | 62-279 | 9.3-44.6 | 490-980 | 73.1 | 2.1 | 30 | 1470 |
150ZJD-A40 | 132 | 122-503 | 11.2-65 | 700-1480 | 57.9 | 2.6 | 40 | 830 |
100ZJD-A45 | 90 | 47-228 | 14.8-83.5 | 700-1480 | 51.8 | 2.2 | 22 | 810 |
100ZJD-B45 | 90 | 41-219 | 12-76 | 700-1480 | 53.6 | 2.4 | 24 | 800 |
100ZJD-B40 | 75 | 61-268 | 12-61 | 700-1480 | 58.7 | 1.7 | 29 | 620 |
100ZJD-B38 | 90 | 40-171 | 18.5-91 | 700-1480 | 73.2 | 3.4 | 18 | 1420 |
100ZJD-A35 | 75 | 77-323 | 8.8-46 | 700-1480 | 62.4 | 1.9 | 42 | 550 |
80ZJD-A36 | 37 | 41-167 | 8.9-47 | 700-1480 | 62.4 | 1.5 | 16 | 480 |
65ZJD-A40 | 55 | 34-159 | 12.2-63.2 | 700-1480 | 54.6 | 2.1 | 16 | 490 |
65ZJD-A30 | 22 | 21-99 | 7.0-35.6 | 700-1480 | 45.1 | 2.2 | 19 | 260 |
50ZJD-D40 | 30 | 16-76 | 9.5-51.7 | 700-1480 | 48.5 | 1.2 | 10 | 320 |
50ZJD-A30 | 18.5 | 16-78 | 6.1-36.3 | 700-1480 | 42.5 | 0.8 | 16 | 210 |
40ZJD-A25 | 45 | 16.8-75 | 13.7-88.6 | 1400-2950 | 53 | 2.6 | 9 | 185 |
