ZJL型立式渣浆泵,液下渣浆泵

2018/01/18

　　产品参数说明
　　应用范围：产品适用于排污、环保、冶金、电力、矿山、煤炭、建材、化工等工 业部门，主要用来输送含有固体颗粒的磨蚀性浆体，可浸入池内或坑内工作，不需要任何轴封或轴封水。
　　材    质： 镍铬合金耐磨材质。
　　型号意义：如150ZJL-A35J
　　150：出口直径为150mm
　　ZJL：立式渣浆泵
　　A：叶轮叶片数：A为5片，B为4片
　　35：叶轮直径35mm
　　J：带铰刀

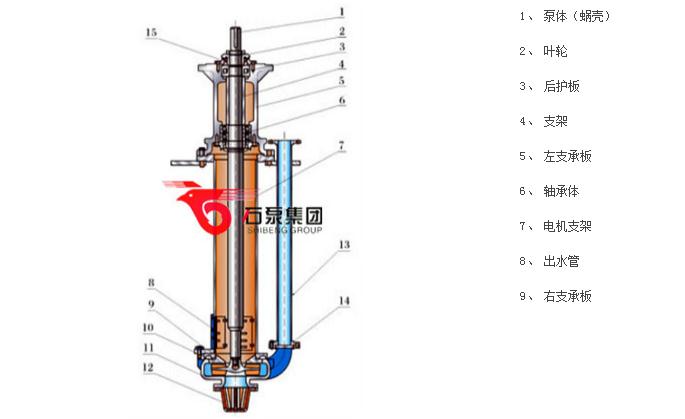

　　产品结构图说明

　　产品说明
　　特点和用途：ZJL系列立式液下渣浆泵产品按最小损失原则设计，其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击待局部与沿程水力损失，从而减轻了过流部件的磨损，搞高了水力效率，降低了运行噪音和振动，该系列泵过流部件采用高硬质高铬合金材质，其材质具有高抗磨、抗腐蚀性、搞冲击性性能，从而使其寿命搞高。
　　该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
　　适用范围：ZJL系列立式渣浆泵适用于环保、电力、冶金、煤炭、化工等行业，主要是用来输送含有固体颗粒的磨蚀性浆体，其固液混合物最大重量浓度：灰浆45%，矿浆60%，泵可浸入池内或坑内工作，不需要任何轴封或轴封水。

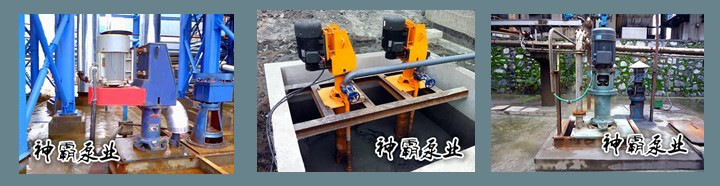

       立式渣浆泵在行业中的应用实例：

    产品名称：
    50ZJL-A20型立式渣浆泵
    80ZJL-A33型立式砂浆泵
    100ZJL-34型立式脱硫泵
    石泵集团-河北神霸泵业有限责任公司
    应用案例：
    大唐山西云冈热电有限责任公司
    宁夏煤业集团有限公司太西洗煤厂
    江西新余矿业有限责任公司
    广东韶关钢铁集团有限公司
    安徽昊源化工股份有限公司
    主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。

    产品参数表

型号	配带功率P(KW)	流量Q(m3/h)	扬程H(m)	转速n(r/min)	最高效率η%	汽蚀余量NPSH(m)	最大粒径(mm)	重量（kg)
150ZJL-A35	7.5-37	99-361	3-17.9	490-980	69	/	15	800
100ZJL-A34	15-45	74-293	5.5-37	700-1480	65.8	/	14	630
80ZJL-A36	15-45	50-201	7.3-45.5	700-1480	58.2	/	12	650
65ZJL-A30	5.5-18.5	18-98	5.9-34.7	700-1470	53.7	/	8	440
50ZJL-B40	11-30	15-65	8.6-58.3	700-1470	34.1	/	9	540
50ZJL-A35	7.5-22	19-86	7.3-47.1	700-1470	48.1	/	15	500
50ZJL-A20	1.1-4	8-38	1.4-10.7	700-1440	38.6	/	10	240
40ZJL-B25	1.5-5.5	4.9-22.9	4-21.5	400-1440	37.6	/	8	225
40ZJL-A21	1.1-4	4.6-25.9	3.3-17	700-1440	44.6	/	10	210
