当前位置:首页-产品展示-ZJ型渣浆泵_渣浆泵

ZJ型渣浆泵_渣浆泵

2018/01/18

    产品参数说明
  应用范围:广泛适用于电力、环保、冶金、矿山、煤炭、化工等工业厂矿,主要用来输送含有固体颗粒的磨蚀性浆体,如压滤机、环保设备配套、选矿厂处理精矿和尾矿、电厂除灰渣、钢厂脱硫、选煤厂输送煤泥和重介选煤,输送矿浆等。
  材    质: 高镍铬合金耐磨材质。
产品应用领域详解:
     (1)火力发电行业:电厂钢厂烟气脱硫脱硝浆液循环用泵,石灰石浆液供给泵,吸收塔浆液循环泵,石膏浆液排出泵,碱液稀释泵,滤布冲洗水泵,工艺水泵,事故池浆液泵,除雾器冲洗水泵,石膏旋流器泵,废水旋流器泵等。
     (2)环保设备水处理业:纯水、高纯水、污水(皮革污水、采砂污泥水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水)等。
     (3) 有色金属冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液,腐蚀性矿浆,压滤机配套污泥处理,污水等介质输送。
     (4) 化工及其它企业:各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业。
     (5)煤炭工业、煤化工中的腐蚀性液体、煤浆的输送,洗选煤配用泵等。
   型号意义:
      如:300ZJ-I-A56
   300:出水口直径为300mm
  ZJ:渣浆泵
     I:单级渣浆泵,二级泵标注II
    A:叶轮叶片数。A为5片,B为4片,C为3片,F为6片

  56:叶轮直径56mm

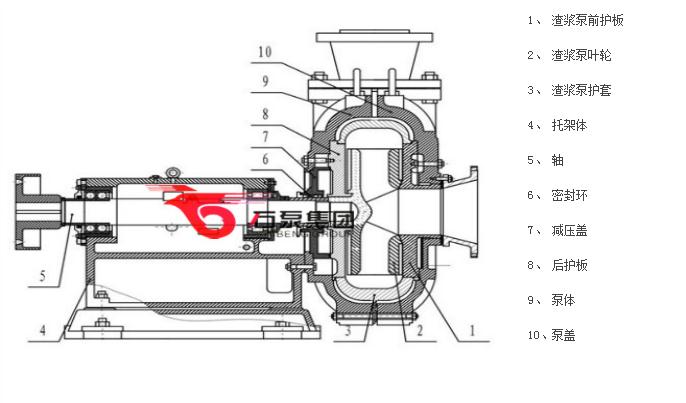

  产品结构图说明


  产品说明


  特点和用途:随着渣浆泵技术的发展和完善,结合用户意见反馈经验,利用现代流体力学的理论,现代机械理论,电脑软件设计技术;我公司推出了ZJ系列渣浆泵,该系列渣浆泵具有型号全、性能稳定,覆盖工况广、选型方便等特点。
  本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式可分为卧式ZJ系列,和立式ZJL系列。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm、等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。
  该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
  泵体采用双泵壳结构,方便更换过流部件,根据压力需要外泵壳采用球磨铸铁、内壳采用高铬抗磨折扣口铸铁或铸钢。
  适用范围:ZJ系列渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业,主要是用来输送含有固体颗粒的磨蚀性浆体,如选矿厂处理精矿尾矿,电厂除灰渣,选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理的最大重量浓度为:灰浆45%,矿浆60%,根据客户需要可串联进行运行。
  密封形式:ZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔,旋转八个不同的角度安装使用。
  渣浆泵在行业中的应用实例:





  产品名称:

       350ZJ-I-A85型渣浆泵
  300ZJ-I-A70型渣浆泵
  250ZJ-I-A65型渣浆泵
  200ZJ-I-A60型渣浆泵
  150ZJ-I-A60型渣浆泵
  100ZJ-I-A42型渣浆泵
  80ZJ-I-A36型渣浆泵
  石泵集团-河北神霸泵业有限责任公司
  应用案例:

       山西紫金矿业股份有限公司
  新疆华电昌吉热电有限责任公司
  杭州钢铁集团股份有限公司
  七台河矿业精煤(集团)有限公司
  北京龙源环保工程有限公司
  浙江海正化工股份有限公司
  金堆城钼业股份有限公司
  云南铜业股份有限公司
  江苏省苏源环保科技工程有限公司

      主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。


  产品参数表

 型号

 配带功率P(KW)

 流量Q(m3/h)

 扬程H(m)

 转速n(r/min)

 最高效率η%

 汽蚀余量NPSH(m)

最大粒径(mm)

 重量(kg)

300ZJ-A100

 185-450

 464-1826

 15.3-65.2

 300-590

 81.1

 3.0

 88

5265

 300ZJ-A95

185-400

 441-1735

 13.8-58.8

 300-590

 78.1

3.0

 88

 5220

 300ZJ-A90

 185-560

 505-1844

 21.2-79.9

 400-730

 82.8

 3.9

 85

 5005

 300ZJ-A85

 160-450

 477-1742

 19-71

 400-730

 79.8

 3.8

 85

 4965

 300ZJ-A70

 185-630

 635-2333

 16-77

 490-980

 80.4

 3.9

 92

 3560

 300ZJ-A65

 160-500

 589-2166

 14-66

 490-980

 77.4

 3.7

 92

 3531

 300ZJ-A56

 75-250

 395-1560

 9.7-46

 490-980

 80.9

 3.5

 96

 3030

 250ZJ-A90

 160-450

 378-1374

 22-82

 400-730

 73.8

 3.4

 69

 4980

 250ZJ-A85

 220-800

 376-1504

 30-129

 490-980

 77

 3.5

 76

 4530

 250ZJ-A83

 220-800

 367-1469

 29-123

 490-980

 75.5

 3.5

 76

 4514

 250ZJ-A80

 200-710

 354-1416

 27-115

 490-980

 73.5

 3.4

 76

 4490

 250ZJ-A78

 185-630

 415-1796

 21-103

 490-980

 75

 3.2

 76

 4474

 250ZJ-A75

 132-560

 300-1480

 20.8-98

 490-980

 77.5

 3.0

 72

 3480

 250ZJ-A73

 132-500

 292-1441

 20-92.4

 490-980

 76.5

 3.0

 72

 3466

 250ZJ-A70

 110-450

 280-1381

 18-85

 490-980

 75

 2.9

 72

 3446

 250ZJ-A68

 110-450

 272-1342

 17-80

 490-980

 73.5

 2.7

 72

 3432

 250ZJ-A65

 90-315

 299-1249

 15-71

 490-980

 76.9

 3.0

 72

 3020

 250ZJ-A63

 90-315

 200-1211

 14-67

 490-980

 76

 3.0

 72

 3008

 250ZJ-A60

 75-560

 276-1153

 13-61

 490-980

 73.9

 2.8

 72

 2991

 200ZJ-A85

 160-560

 221-907

 32-133.7

 490-980

 70.5

 2.8

 54

 4110

 200ZJ-A75

 110-355

 225-900

 23-103

 490-980

 74

 3.0

 56

 3070

 200ZJ-A73

 110-355

 219-876

 21.6-98

 490-980

 73.1

 3.0

 56

 3056

 200ZJ-A70

 90-315

 205-976

 19.4-86

 490-980

 75.6

 2.8

 56

 2465

 200ZJ-A68

 90-315

 199-948

 18.3-82

 490-980

 74.6

 2.8

 56

 2453

 200ZJ-A65

 75-250

 235-950

 16.5-72

 490-980

 79.6

 2.5

 62

 2323

 200ZJ-A63

 75-250

 228-921

 15-68

 490-980

 78.6

 2.5

 62

 2311

 200ZJ-A60

 75-185

 218-870

 14-62

 490-980

 83.5

 2.5

 62

 2223

 200ZJ-A58

 55-185

211-841

 13-58

 490-980

 82.5

 2.5

 62

 2214

 150ZJ-A71

 75-220

 142-552

 22-94

 490-980

 69.8

 2.4

 48

 2263

 150ZJ-A70

 55-185

 93-401

 20-91

 490-980

 62.3

 2.0

 37

 2245

 150ZJ-A65

 75-200

 150-600

 17-76

 490-980

 70.8

 2.5

 48

 2223

 150ZJ-A63

 55-185

 146-582

 16-71

 490-980

 69.8

 2.5

 48

 2211

 150ZJ-A60

 45-160

 135-550

 15-64

 490-980

 75.9

 2.5

 48

 2203

 150ZJ-A58

 37-132

 131-532

 14-59.3

 490-980

 74.9

 2.5

 48

 2033

 150ZJ-C58

 37-110

 134-596

 12.8-61

 490-980

 69

 2.0

 75

 2063

 150ZJ-A57

 37-110

 95-427

 13-56.3

 490-980

 67.8

 1.8

 32

 2023

 150ZJ-A55

 37-110

 124-504

 12.3-53.4

 490-980

 73

 2.3

 48

 2019

 150ZJ-A50

 30-75

 115-460

 9.5-43

 490-980

 76.8

 2.5

 48

 1735

 150ZJ-A48

 22-75

 111-442

 8.7-39.7

 490-980

 75.8

 2.5

 48

 1728

 150ZJ-C42

 30-132

 142-550

 12-63

 700-1480

 77.1

 2.2

 69

 1605

 100ZJ-A50

 30-160

 85-360

 20-100

 700-1480

 69.6

 2.5

 34

 1475

 100ZJ-A46

 30-132

 79-331

 17-85

 700-1480

 67.6

 2.3

 34

 1461

 100ZJ-A42

 22-90

 66-275

 15-70.8

 700-1480

 71

 2.5

 35

 1075

 100ZJ-A39

 18.5-75

 61-255

 12.6-61

 700-1480

 69

 2.4

 35

 1064

 100ZJ-B42

 22-90

 83-365

 12.7-67

 700-1480

 71.6

 2.5

 40

 1085

 100ZJG-B42

 15-75

 45-205

 12.6-70

 700-1480

 63.2

 1.8

 48

 1080

 100ZJ-A36

 15-55

 61-245

 9.7-50

 700-14802

 71.6

 2.0

 32

 1010

 100ZJ-A33

 11-45

 56-225

 8.2-41.6

 700-1480

 69.6

 1.8

 32

 1003

 80ZJ-A52

 30-160

 51-242

 22-110

 700-1480

 56.3

 2.1

 21

 1465

 80ZJ-A42

 18.5-75

 61-204

 14-70

 700-1480

 66.7

 2.5

 24

 1053

 80ZJ-A39

 15-55

 57-189

 12-61

 700-1480

 65

 2.4

 24

 1042

 80ZJ-A36

 11-45

 46-190

 9.6-51

 700-1480

 67.7

 2.5

 24

 980

 80ZJ-A33

 7.5-37

 43-174

 8.0-43.2

 700-1480

65.7

 2.3

 24

 973

 65ZJ-A30

 4-15

 23-79

 7.4-34.8

 700-1460

 63.5

 2.0

 19

 504

 65ZJ-A27

 3-11

 20-71

 6-28.2

 700-1460

 61.5

 1.8

 19

 500

 50ZJ-A50

 22-90

 27-111

 22.3-110

 700-1480

 45

 3.0

 13

 1378

 50ZJ-A46

 15-55

 23-94

 17-86

 700-1480

 44.7

 1.4

 14

 1082

 50ZJ-A33

 4-18.5

 12-54

 7.7-43

 700-1480

 42

 2.9

 13

 537

 40ZJ-A19

 1.5-11

 8-35

 12.8-57

 1430-2930

 58.8

 1.3

 11

 173
