TLL立式脱硫泵,石膏浆液输送泵

2018/01/18

　　产品参数说明
　　应用范围：广泛适用于火力发电、炼铝和炼油、冶金、矿山、煤炭、环保、化工等工 业部门，主要用于脱硫系统中输送石灰石浆液或石膏浆液，可浸入池内或坑内工作。
　　材    质： 耐磨A49材质或天然橡胶。
　　型号意义：如80TLL-A35
　　80：出口直径为80mm
　　TL：脱硫泵
　　L：立式
　　A：叶轮叶片数，A为5片，B为4片。
　　35：叶轮直径35mm

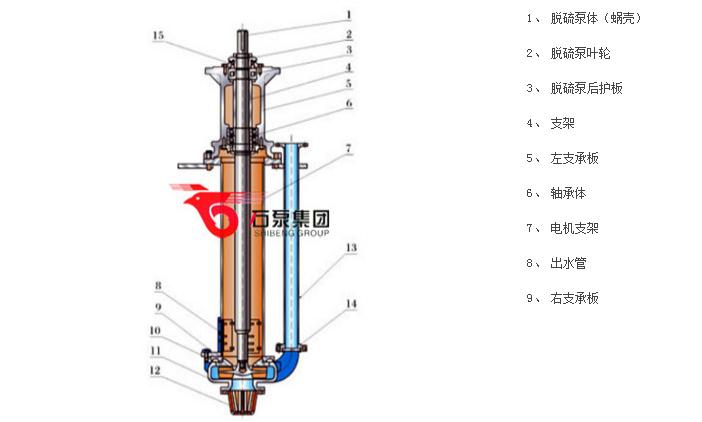

　　产品结构图说明



　　产品说明

　　特点和用途：TLL系列立式脱硫泵为轴向吸入、单级单吸、离心式结构，该系列脱硫泵在结构设计及所用材质方面，综合应用了国内外同类产品的优点加以创新。该系列泵具有高效节能、抗腐耐磨、振动小、噪声低、运行可靠、使用寿命长等特点，其综合性能达到国内领先水平。可广泛用于火力发电，炼铝，炼油等行业脱硫系统中输送石灰石浆液或石膏浆液。其允许输送的最大浆体重量浓度Cw为60%，氧离子最高含量为60000ppm,PH值为2.5-13，浆液温度≤65℃。
　　结构特点：1、采用单泵壳结构，过流件采用抗腐耐磨的铬镍合金制作；2、标准结构分为两种：一种是一段轴普通结构，一种是两段轴加长结构；3、泵轴封采用无冲洗水型机械密封，可防止泵液泄露，以免损坏轴承。

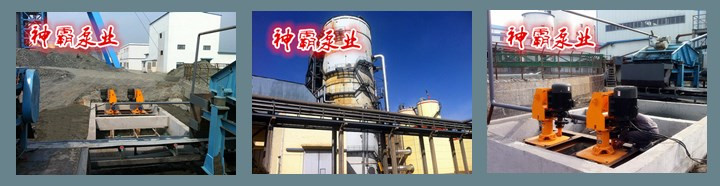

        立式脱硫泵在行业中的应用实例：

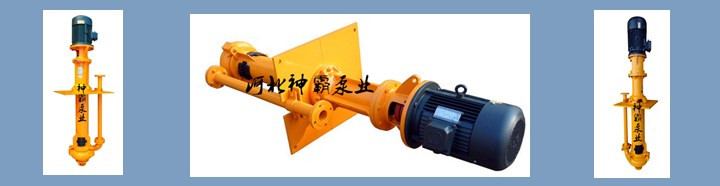

    产品名称：
    65TLL-A30型立式脱硫泵
    80TLL-A36型液下渣浆泵
    石泵集团-河北神霸泵业有限责任公司
    应用案例：
    华电吐鲁番发电有限公司
    上海绿源精细化工厂
    葫芦岛锌业股份有限公司
    主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。

　　产品参数表

型号	配带最大功率P(KW)	流量Q(m³/h)	扬程H(m)	转速n(r/min)	最高效率η%	汽蚀余量NPSH(m)	最大粒径(mm)	重量（kg)
150TLL-35	30	99-364	3-17.9	490-980	69	/	15	800
100TLL-34	45	74-293	5.5-37	700-1480	65.8	/	14	630
80TLL-45	110	59-286	12.5-81.6	700-1480	58.2	/	12	650
80TLL-36	45	50-201	7.3-45.5	700-1470	53.7	/	8	440
65TLL-30	18.5	18-98	5.9-34.7	700-1470	34.1	/	9	540
50TLL-40B	30	16-65	8.6-58.3	700-1470	48.1	/	15	500
50TLL-35	22	19-86	7.3-47	700-1440	38.6	/	10	240
50TLL-20	4	8-38	1.4-10.7	1440-2950	33.8	/	22	570
40TLL-35	18.5	9.4-47.6	8.1-48	700-1470	38.7	/	7	500
40TLL-B25	5.5	4.9-22.9	4-21.5	400-1440	37.6	/	8	225
40TLL-A21	4	4.6-25.9	3.3-17	700-1440	44.6	/	10	210
25TLL-15	5.5	4.3-19.3	3.9-30.8	1390-2900	29.8		8	176
