AM（HS)型渣浆泵,卧式渣浆泵

2018/01/18

　　产品应用领域：
一、钢厂、电厂脱硫脱硝行业：烟气脱硫工程脱硫泵、浆液循环用泵、石灰石浆液供给泵、吸收塔浆液循环泵、锅炉烟气脱硫用泵、石膏浆液排出泵、碱液稀释泵、滤布冲洗水泵、工艺水泵、事故池浆液泵、除雾器冲洗水泵、石膏旋流器泵、废水旋流器泵等。
二、环保设备水处理业：纯水、高纯水、污水(皮革污水、采砂污泥水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等。
三、有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，压滤机配套污泥处理，污水等介质输送。
四、化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
五、煤炭工业、煤化工中的腐蚀性液体、煤浆的输送，洗选煤配用泵。

　　材    质： 高铬合金耐磨材质。
　　型号意义： 如8/6E-HS（R）
　　8：进口直径为4英寸
　　6：出口直径为3英寸
　　E：托架形式
　　HS：重型渣浆泵
　　R：合成橡胶材质

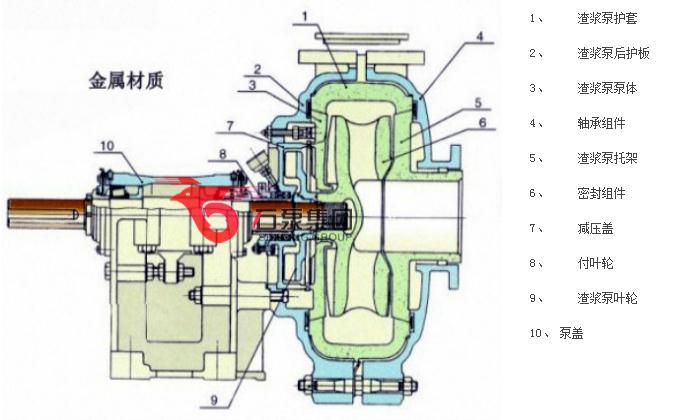

　　产品结构图说明

　　产品说明

　　渣浆泵结构：HS渣浆泵、杂质泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。

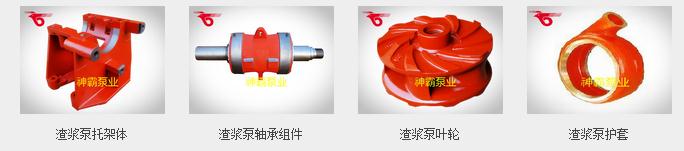

　　渣浆泵材质：HS渣浆泵、杂质泵的泵体具有可更换的耐磨金属内衬，叶轮、护套、护板等过流部件均采用耐磨金属。
　　渣浆泵使用：在大流量低扬程区域内，可以输送强磨蚀渣浆；在高扬程大流量区域内输送轻磨蚀渣浆。适用于环保、冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆，该类型泵也可以多级串联使用。渣浆泵密封形式：HS渣浆泵、杂质泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
　　渣浆泵传动型式：DC直联传动，CR平行皮带传动，ZVZ上下皮带传动，CV立式皮带传动等型式。

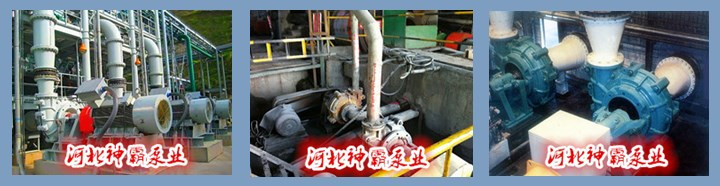

       渣浆泵在行业中的应用实例：

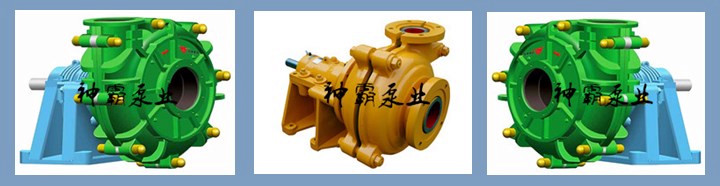

     产品名称：
    10/8ST-HS型渣浆泵
    6/4EM-HS型卧式渣浆泵
    12/10ST-HS型渣浆泵
    80HS-AH型砂浆泵
    100HS-AH型灰渣泵
    石泵集团-河北神霸泵业有限责任公司
    应用案例：
    湖南宝山有色矿业集团公司

    江苏南京钢铁集团有限责任公司

    海南矿业股份有限公司

    四川凉山矿业股份有限公司

    山东潍坊热电有限公司

    辽宁本溪钢铁（集团）有限责任公司

    主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。
　　产品参数表

型号	配带功率   P(KW)	清水性能
		流量Q   (m3/h)	扬程H   (m)	转速   n(r/min)	最高效率   η%	汽蚀余量   NPSH(m)	重量   (Kg)
1.5/1B-HS	2.2-15	3.6-20	5-68	1200-3800	40	2-4	91
2/1.5B-HS	2.2-15	7-48	7-62	1200-3200	45	3.5-8	118
3/2C-HS	4-30	21-86	12-65	1300-2700	55	4-6	191
4/3C-HS	5.5-30	50-150	9-45	1000-2000	71	4-6	263
4/3D-HS	7.5-60	68-160	10-52	1000-2200	71	4-6	363
6/4D-HS	15-60	72-360	12-56	800-1550	65	5-8	626
6/4E-HS	22-120	93-385	12-63	800-1600	65	5-8	728
8/6E-HS	18.5-120,	360-820	10-61	500-1100	72	2-9	1473
8/6R-HS	110-300	360-820	10-61	500-1140	72	2-9	1836
10/8ST-HS	45-560	630-1300	11-60	400-850	71	4-10	3750
12/10ST-HS	55-560	800-1900	7-58	350-730	82	6	4318
14/12ST-HS	75-560	1200-2600	13-60	300-600	77	3-10	4609
16/14TU-HS	160-1200	1368-3000	11-60	250-550	79	4-10	10000
