AHR型衬胶渣浆泵,防腐耐磨

2018/01/18

　　产品参数说明
　　应用范围： 广范应用于冶金、矿山、煤碳、化工、电厂、抽沙、环保、石膏浆体输送等行业。
　　材       质：  合成天然橡胶材质。
　　型号意义： 如6/4D-HS（R）
　　6：进口直径为150mm
　　4：出口直径为100mm
　　D：托架形式
　　HS：渣浆泵
　　R：合成橡胶材质

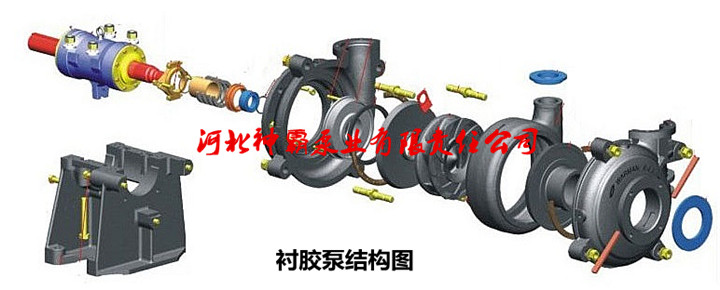

　　产品结构图说明

　　产品说明

　   渣浆泵结构：HSR型衬胶渣浆泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。

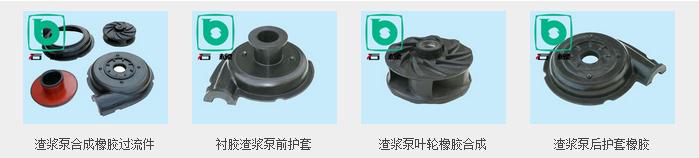

　　渣浆泵材质：HSR型衬胶渣浆泵的泵体具有可更换的橡胶内衬，叶轮、护板、前后护套均采用耐磨耐腐天然橡胶。
　　渣浆泵使用：HSR胶泵适用于输送小粒径、无尖角的颗粒和高浓度浆体，还可以输送有腐蚀性浆体。
　　密 封 形式：填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
　　传 动 型式：DC直联传动，CR平行皮带传动，ZVZ上下皮带传动，CV立式皮带传动等型式。

       产品应用领域：
一、钢厂、电厂灰渣行业：浆液循环用泵、石灰石浆液供给泵、锅炉烟气脱硫用泵、石膏浆液排出泵、碱液稀释泵、滤布冲洗水泵、工艺水泵、事故池浆液泵、除雾器冲洗水泵、石膏旋流器泵、废水旋流器泵等。
二、环保设备水处理业：纯水、高纯水、污水(皮革污水、采砂污泥水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等）。
三、有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，压滤机配套污泥处理，污水等介质输送。
四、化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
五、煤炭工业、煤化工中的腐蚀性液体、煤浆的输送，洗选煤配用泵。

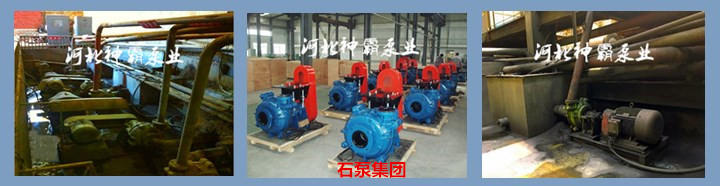

       衬胶渣浆泵在行业中的应用实例：

       产品名称：
       4/3C-HSR型衬胶渣浆泵
　　8/6E-HSR型衬胶渣浆泵
　　6/4D-HSR型衬胶渣浆泵
　　石泵集团-河北神霸泵业有限责任公司
　　应用案例：
       广西华锡集团股份有限公司
　    江苏苏华集团有限责任公司
　　陕西渭河煤化工有限公司
　　浙江新安化工集团股份有限责任公司
　　广西省百色银海铝业有限公司
　　安徽铜陵化工集团有限公司
　　上海奥德水处理科技公司
    主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。　

　    产品参数表

型号	配带功率P（KW）	流量Q(m3/h)	扬程H(m)	转速n(r/min)	最高效率η%	汽蚀余量NPSH(m)	叶轮直径 D(mm)	重量( kw)
1.5/1B-HSR	2.2-15	10.8-25	7-52	1400-3400	35	2-4	159	77
2/1.5B-HSR	2.2-15	25.4-54	5.5-41	1000-2600	50	2.5-51	184	104
3/2C-HSR	3-30	36-75.6	13-39	1300-2100	50	2-4	229	154
4/3C-HSR	3-30	50-130	5-35	800-1800	59	3-5	245	236
4/3D-HSR	7.5-60	50-150	5-35	800-1800	59	3-5	245	290
6/4D-HSR	11-60	144-313	7-45	800-1350	65	3-5	365	454
6/4E-HSR	15-120	144-313	12-45	800-1350	65	3-5	365	635
8/6E-HSR	15-120	324-713	7-49	400-1000	65	5-10	560	982
8/6R-HSR	22-300	324-713	7-49	400-1000	65	5-10	560	1150
10/8ST-HSR	45-560	540-1188	12-50	400-750	75	4-12	686	1202
12/10ST-HSR	55-560	720-1620	7-45	300-650	80	2.5-7.5	762	3357
14/12ST-HSR	55-560	1156-2520	13-45	300-500	79	3-8	965	4672
