HH型高扬程,高效率渣浆泵

2018/01/18

　　产品参数说明
　　应用范围：广范应用于压滤机配套、化工厂、矿山精粉、洗煤厂、浮选厂、电厂、钢厂烟气脱硫、环保设备配套等行业，输送含有悬浮固体颗粒的浆体。
　　材   质  ： 镍铬合金高耐磨材质。
　　型号意义： 如 4/3M-HH
　　4：进水口直径为（100mm）
　　3：出水口直径为（80mm）
　　M：托架形式
　　HH： 高扬程渣浆泵

　　产品说明

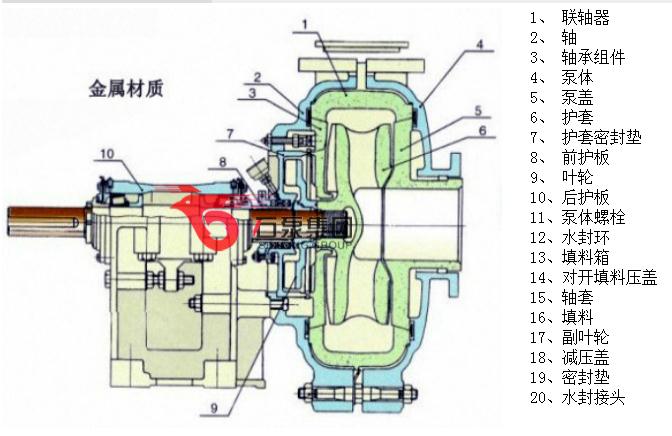

　　渣浆泵结构：HH型高扬程渣浆泵为悬臂、卧式双壳轴向吸入离心式渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。

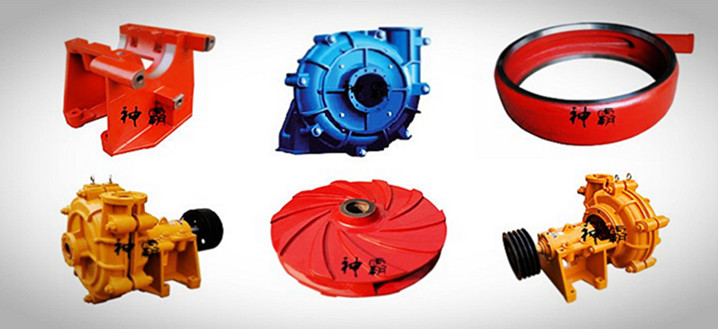

　　渣浆泵材质：HH型渣浆泵的泵体具有可更换的耐磨金属内衬，叶轮、护套、护板等过流部件均采用高铬耐磨金属。
　　渣浆泵使用：在小流量低扬程区域内，可以输送强磨蚀渣浆；在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆，该类型泵也可以多级串联使用。
　　密封形 式：填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
　　传动型 式：DC直联传动，CR平行皮带传动，ZVZ上下皮带传动，CV立式皮带传动等型式。

       渣浆泵在行业中的应用实例：

        产品名称：
       3/2M-HH型高扬程渣浆泵
　　4/3M-HH型高扬程渣浆泵
　　6/4M-HH型高扬程渣浆泵
　　6MS-HH型高扬程渣浆泵
　　石泵集团-河北神霸泵业有限责任公司
　　应用案例：
　　云南磷化集团股份有限公司
　　大连第一热点有限公司
　　浙江海正化工有限责任公司
　　陕西华山化工集团股份有限公司
　　江西钨业集团有限公司
    主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。
　　产品参数表

型号	配带功率P（KW）	流量Q(m3/h)	扬程H(m)	转速n(r/min)	最高效率η%	汽蚀余量NPSH(m)	叶轮直径 D(mm)	重量( kw)
1.5/1M-HH	7.5-30	16.2-34.2	25-92	1400-2200	20	2-5.5	330	318
3/2M-HH	15-60	68-136.8	25-87	850-1450	47	3.7.5	457	750
4/3M-HH	18.5-120	126-252	12-97	600-1400	50	2-5	508	1250
6MS-HH	45-560	324-720	30-118	600-1000	64	3-8	711	3420
