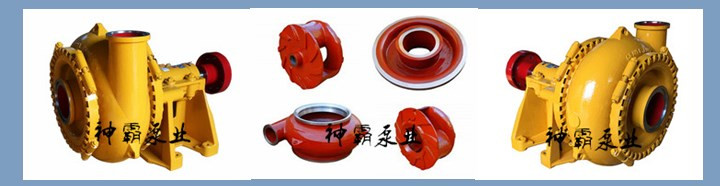

GGH砂砾渣浆泵,采砂泵,抽沙泵

2018/01/18



　　产品参数说明
　　应用范围：砂砾泵主要用于颗粒太大，一般渣浆泵不能输送的强磨蚀性物料浆体的连续输送，如挖泥船挖泥，采砂船抽沙，疏浚河道，细砂回收、采矿及金属冶炼爆渣的输送等。
　　材    质： 高铬合金耐磨材质。
　　型号意义：如10/8F-G（GH）
　　10：进口直径为10英寸（250mm）
　　8：出口直径为8英寸（200mm）
　　F：托架形式
　　G：砂砾泵
　　GH：高扬程砂砾泵

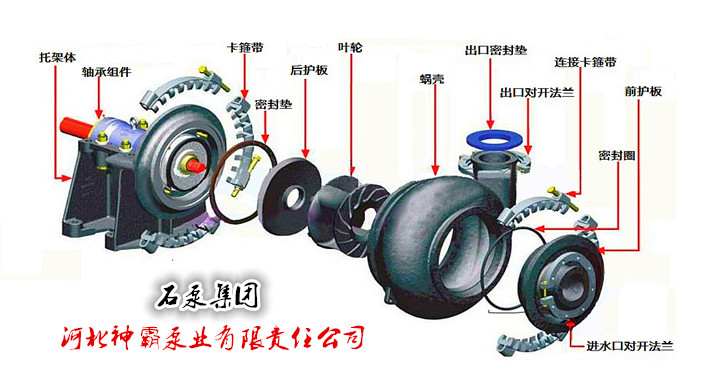

　　产品结构图说明

　　产品说明

　　渣浆泵特点：G/GH型砂砾泵采用了以卡带连接的单泵壳结构，为单级单吸悬臂式离心泵，具有重量轻，汽蚀性能好，抗磨蚀性强，过流通道宽，安装使用方便等优点，可对大颗粒强磨蚀泥砂连续输送，适用于挖泥船挖泥，采砂船抽沙，疏浚河道。
　　渣浆泵结构：该系列砂砾泵由泵头，密封组件，轴承组件，托架等组成，轴承润滑方式为油脂润滑。过流部件叶轮，泵体，前护板，后护板均采用强抗磨高铬合金或耐磨合金钢，硬度不低于58HRC.
　　密封形式：填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
　　传动方式：V型三角带传动、弹性联轴器传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置，可控硅调速等。采用多种速度和多种变型方式，使得泵在最佳工况下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。

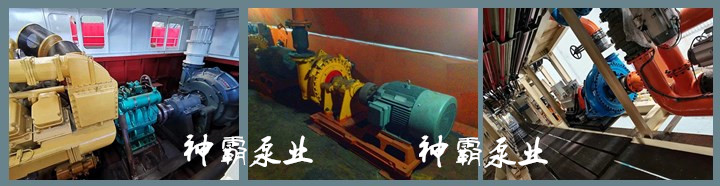

       砂砾泵/抽沙泵在行业中的应用实例:

　

     主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。

　 产品参数表

型号	允许配带最大功率P（KW）	流量Q(m3/h)	扬程H(m)	转速n(r/min)	最高效率η%	汽蚀余量NPSH(m)	叶轮直径 D(mm)
6/4D-G	4-60	36-250	5-52	600-1400	58	2-5.5	378
8/6E-G	15-120	126-576	6-45	600-1400	60	3-4.5	391
10/8S-G	30-560	216-936	8-52	500-1000	65	3-7.5	533
10/8S-GH	45-560	180-1100	24-80	500-950	72	2.5-5	711
10/8F-G	15-560	216-936	8-52	400-800	65	3-7.5	533
12/10F-G	600	360-1440	10-60	350-700	65	1.5-4.5	667
12/10G-G	600	360-1440	8-60	400-800	65	1.5-4.5	667
12/10G-GH	600	360-1580	16-80	350-700	73	2-10	950
14/12G-G	600	576-2808	14-45	300-700	68	2-8	864
16/14G-G	1200	720-3600	18-45	300-500	70	3-9	1016
18/16G-G	1200	720-4320	12-48	250-500	72	3-6	1067
