SP、SPR、L加长轴液下渣浆泵

2018/01/18

　　产品参数说明
　　应用范围：产品适用于冶金、矿山、煤炭、环保、化工等工 业部门，主要用来输送含有固体颗粒的磨蚀性浆体，可浸入池内或坑内工作，不需要任何轴封或轴封水。L为加长轴系列液下泵，可适用于液下较深的工况。
　　材    质： 高铬合金耐磨材质或天然橡胶
　　型号意义：65QVL-SP
　　65：出口直径为65mm
　　QV：轴承组件类型
　　L：加长型
　　SP：液下泵

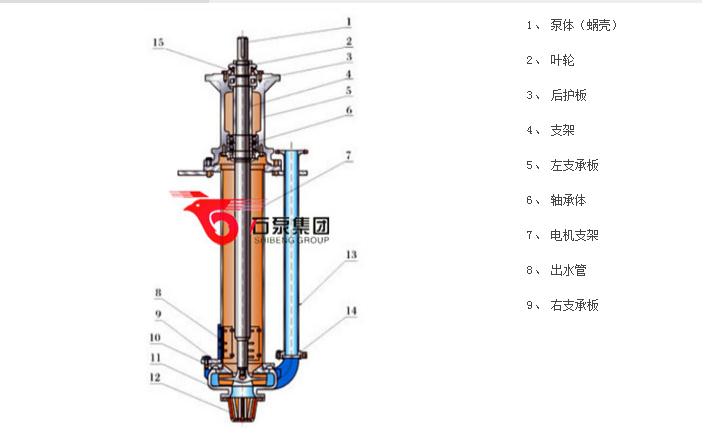

　　产品结构图说明

　　产品说明
　　特点和用途：SP加长轴液下渣浆泵为立式离心式渣浆泵，是我厂开发的高效耐磨节能型立式渣浆泵，该系列产品采用固液两相流理论，按最小损失原则设计，其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击待局部与沿程水力损失，从而减轻了过流部件的磨损，搞高了水力效率，降低了运行噪音和振动，该系列泵过流部件采用高硬质高铬合金材质，SPR型衬胶液下渣浆泵浸入液下的零部件均为橡胶外衬，其材质具有高抗磨、抗腐蚀性、搞冲击性性能，从而使其寿命搞高。
　　该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
　　适用范围：SP系列液下渣浆泵适用于电力、冶金、煤炭、建材、化工等行业，主要是用来输送磨蚀性、粗颗粒、高浓度浆体，其固液混合物最大重量浓度：灰浆45%，矿浆60%，泵可浸入池内或坑内工作，不需要任何轴封或轴封水。型号中含有L字母的为加长轴系列液下泵，可适用于液下较深的工况，该系列加长型液下泵在标准泵的基础上增加了导轴承结构，运转更平稳。
　　产品参数表

型号	配带功率P(KW)	流量Q(m3/h)	扬程H(m)	转速n(r/min)	最高效率η%	叶轮直径（mm）	最大粒径(mm)	重量（kg)
40PV-SP	1.1-15	7.2-29	4-28.5	1000-2200	40	188	12	300
65QV-SP	3-30	18-113	5-31.5	700-1500	60	280	15	500
100RV-SP	5.5-75	40-289	5-36	500-1200	62	370	32	920
150SV-SP	11-110	108-576	8.5-40	500-1000	52	450	45	1737
200SV-SP	15-110	180-890	6.5-37	400-850	64	520	65	2800
250TV-SP	18.5-200	261-1089	7-33.5	400-750	60	575	65	3700
300TV-SP	22--200	288-1267	6-33	350-700	50	610	65	3940

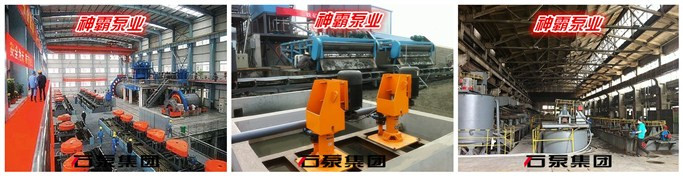

　　加长立式渣浆泵在行业中的应用实例：
