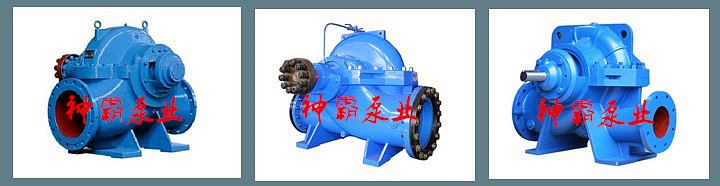

SSH双吸泵,清水泵

2018/01/18

　　

       产品参数说明
　　应用范围：S/SH型双吸泵采用标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的 输送。S/SH型双吸泵供输送清水或物理化学性质类似于水的液体。S型双吸泵广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。
　　性能范围：流量50～15000m3/h  扬程；8.6～140m  温度≤80℃
　　也可根据用户要求设计性能参数。
　　过流材质：S /SH型泵；铸铁  SY、SM型泵；球墨铸铁，铸钢及不锈钢， SF型泵；NiCr铸铁，不锈钢， 也可根据用户要求采用不同材质。
　　双吸泵型号意义：　6-SH-6-A  　6-泵的进口直径为6寸  SH-卧式单级双吸清水中开泵   6-泵的比转速的1/10取整  A-叶轮外径切割代号
　　产品说明
　　双吸泵说明：
　　﹒双吸泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
　　﹒泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
　　﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔。
　　﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
　　﹒泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
　　﹒双吸密封环用以减少水泵压力室的水漏回吸水室。
　　﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
　　﹒轴封为软填料密封（根据需要也可装机密封）。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

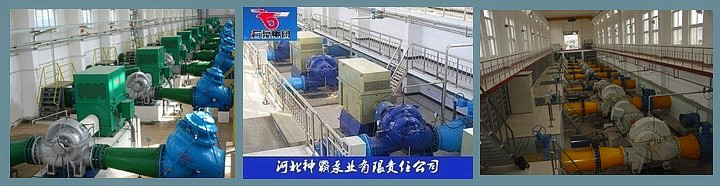

          双吸泵在行业中的应用实例：
