产品参数说明
产品适用于：氧化铝、铅锌矿、铝土矿、金银铜铁矿、钼矿、钨锰矿、洗煤、锡矿、化工肥料、磷酸盐、等工业部门，主要用来输送含有固体颗粒的磨蚀性浆体，如压滤机、环保设备配套、选矿厂处理精矿和尾矿、电厂除灰渣、钢厂脱硫、选煤厂输送煤泥和重介选煤，输送矿浆等。
材 质： 镍铬合金耐磨材质。
型号意义： 如200ZJ-I-A60
200：出水口直径为200mm
ZJ： 渣浆泵
I： 单级渣浆泵
A： 叶轮叶片数。A为5片，B为4片，C为3片
60： 叶轮直径60mm

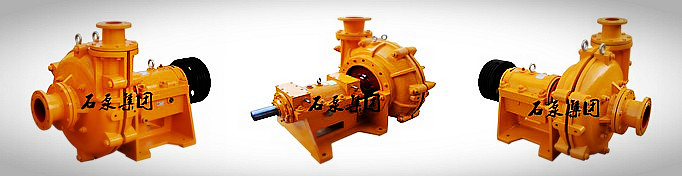

产品结构图说明

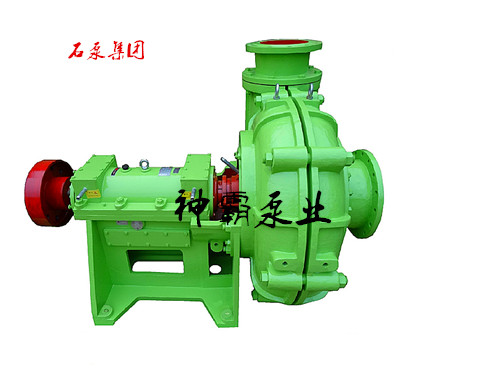

产品说明
特点和用途：随着渣浆泵技术的发展和完善，我公司结合用户反馈经验，利用现代流体力学的理论，现代机械理论，电脑软件设计技术；我公司推出了ZJ系列渣浆泵，该系列渣浆泵具有型号全、性能稳定，覆盖工况广、选型方便等特点。
本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式可分为卧式ZJ系列，和立式ZJL系列。卧式泵按出口直径分为40mm-350mm等多种规格；每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。
该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
泵体采用双泵壳结构，方便更换过流部件，根据压力需要外泵壳采用球磨铸铁、内壳采用高铬抗磨折扣口铸铁或铸钢。
适用范围：ZJ系列渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业，主要是用来输送含有固体颗粒的磨蚀性浆体，如选矿厂处理精矿尾矿，电厂除灰渣，选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理的最大重量浓度为：灰浆45%，矿浆60%，根据客户需要可串联进行运行。
密封形式：ZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔，旋转八个不同的角度安装使用。

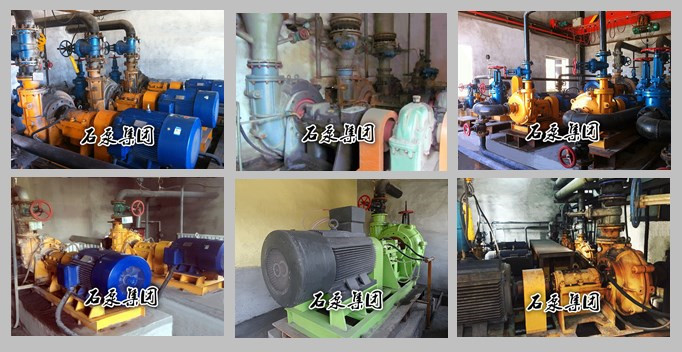

渣浆泵在行业中的应用实例：

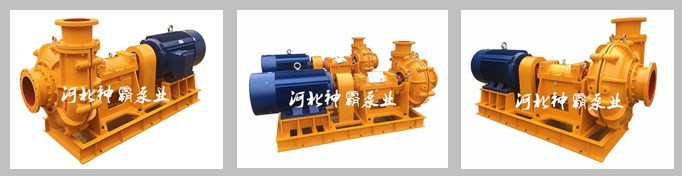

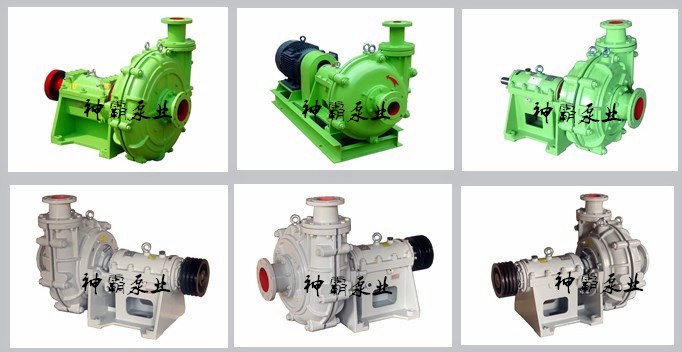

产品名称：
80ZJM-I-A33型渣浆泵
300ZJM-A70型渣浆泵
200ZJ-I-A58型渣浆泵
250ZJ-I-A65型渣浆泵
150ZJ-I-A55型渣浆泵
100ZJ-I-A42型渣浆泵
65ZJM-A36型渣浆泵
石泵集团-河北神霸泵业有限责任公司
咨询热线：18703113999
应用案例：
华电青海大通发电有限公司
唐山钢铁集团有限公司
广西华锡集团股份有限公司
辽宁凌源钢铁股份有限公司
云南南磷（集团）股份有限公司
北京龙源环保工程有限公司
马鞍山钢铁股份有限公司
浙江海正化工股份有限公司
主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。
产品参数表
|
型号 |
配带功率P(KW) |
流量Q(m3/h) |
扬程H(m) |
转速n(r/min) |
最高效率η% |
汽蚀余量NPSH(m) |
最大粒径(mm) |
重量（kg) |
|
350ZJM-F100 |
220-560 |
860-2339 |
37-63 |
490-590 |
77.6 |
4.4-5.8 |
96 |
5465 |
|
300ZJ-A100 |
185-450 |
464-1826 |
15.3-65.2 |
300-590 |
81.1 |
3.0 |
88 |
5265 |
|
300ZJ-A95 |
185-400 |
441-1735 |
13.8-58.8 |
300-590 |
78.1 |
3.0 |
88 |
5220 |
|
300ZJ-A90 |
185-560 |
505-1844 |
21.2-79.9 |
400-730 |
82.8 |
3.9 |
85 |
5005 |
|
300ZJ-A85 |
160-450 |
477-1742 |
19-71 |
400-730 |
79.8 |
3.8 |
85 |
4965 |
|
300ZJ-A70 |
185-630 |
635-2333 |
16-77 |
490-980 |
80.4 |
3.9 |
92 |
3560 |
|
300ZJ-A65 |
160-500 |
589-2166 |
14-66 |
490-980 |
77.4 |
3.7 |
92 |
3531 |
|
300ZJ-A56 |
75-250 |
395-1560 |
9.7-46 |
490-980 |
80.9 |
3.5 |
96 |
3030 |
|
250ZJ-A90 |
160-450 |
378-1374 |
22-82 |
400-730 |
73.8 |
3.4 |
69 |
4980 |
|
250ZJ-A85 |
220-800 |
376-1504 |
30-129 |
490-980 |
77 |
3.5 |
76 |
4530 |
|
250ZJ-A83 |
220-800 |
367-1469 |
29-123 |
490-980 |
75.5 |
3.5 |
76 |
4514 |
|
250ZJ-A80 |
200-710 |
354-1416 |
27-115 |
490-980 |
73.5 |
3.4 |
76 |
4490 |
|
250ZJ-A70 |
110-450 |
280-1381 |
18-85 |
490-980 |
75 |
2.9 |
72 |
3446 |
|
250ZJ-A68 |
110-450 |
272-1342 |
17-80 |
490-980 |
73.5 |
2.7 |
72 |
3432 |
|
250ZJ-A65 |
90-315 |
299-1249 |
15-71 |
490-980 |
76.9 |
3.0 |
72 |
3020 |
|
250ZJ-A63 |
90-315 |
200-1211 |
14-67 |
490-980 |
76 |
3.0 |
72 |
3008 |
|
250ZJ-A60 |
75-560 |
276-1153 |
13-61 |
490-980 |
73.9 |
2.8 |
72 |
2991 |
|
200ZJ-A85 |
160-560 |
221-907 |
32-133.7 |
490-980 |
70.5 |
2.8 |
54 |
4110 |
|
200ZJ-A75 |
110-355 |
225-900 |
23-103 |
490-980 |
74 |
3.0 |
56 |
3070 |
|
200ZJ-A73 |
110-355 |
219-876 |
21.6-98 |
490-980 |
73.1 |
3.0 |
56 |
3056 |
|
200ZJ-A70 |
90-315 |
205-976 |
19.4-86 |
490-980 |
75.6 |
2.8 |
56 |
2465 |
|
200ZJ-A68 |
90-315 |
199-948 |
18.3-82 |
490-980 |
74.6 |
2.8 |
56 |
2453 |
|
200ZJ-A65 |
75-250 |
235-950 |
16.5-72 |
490-980 |
79.6 |
2.5 |
62 |
2323 |
|
200ZJ-A60 |
75-185 |
218-870 |
14-62 |
490-980 |
83.5 |
2.5 |
62 |
2223 |
|
200ZJ-A58 |
55-185 |
211-841 |
13-58 |
490-980 |
82.5 |
2.5 |
62 |
2214 |
|
150ZJ-A70 |
55-185 |
93-401 |
20-91 |
490-980 |
62.3 |
2.0 |
37 |
2245 |
|
150ZJ-A65 |
75-200 |
150-600 |
17-76 |
490-980 |
70.8 |
2.5 |
48 |
2223 |
|
150ZJ-A63 |
55-185 |
146-582 |
16-71 |
490-980 |
69.8 |
2.5 |
48 |
2211 |
|
150ZJ-A60 |
45-160 |
135-550 |
15-64 |
490-980 |
75.9 |
2.5 |
48 |
2203 |
|
150ZJ-A58 |
37-132 |
131-532 |
14-59.3 |
490-980 |
74.9 |
2.5 |
48 |
2033 |
|
150ZJ-A55 |
37-110 |
124-504 |
12.3-53.4 |
490-980 |
73 |
2.3 |
48 |
2019 |
|
150ZJ-A50 |
30-75 |
115-460 |
9.5-43 |
490-980 |
76.8 |
2.5 |
48 |
1735 |
|
150ZJ-A48 |
22-75 |
111-442 |
8.7-39.7 |
490-980 |
75.8 |
2.5 |
48 |
1728 |
|
150ZJ-C42 |
30-132 |
142-550 |
12-63 |
700-1480 |
77.1 |
2.2 |
69 |
1605 |
|
100ZJ-A50 |
30-160 |
85-360 |
20-100 |
700-1480 |
69.6 |
2.5 |
34 |
1475 |
|
100ZJ-A46 |
30-132 |
79-331 |
17-85 |
700-1480 |
67.6 |
2.3 |
34 |
1461 |
|
100ZJ-A42 |
22-90 |
66-275 |
15-70.8 |
700-1480 |
71 |
2.5 |
35 |
1075 |
|
100ZJ-A39 |
18.5-75 |
61-255 |
12.6-61 |
700-1480 |
69 |
2.4 |
35 |
1064 |
|
100ZJ-A36 |
15-55 |
61-245 |
9.7-50 |
700-14802 |
71.6 |
2.0 |
32 |
1010 |
|
80ZJ-A42 |
18.5-75 |
61-204 |
14-70 |
700-1480 |
66.7 |
2.5 |
24 |
1053 |
|
80ZJ-A36 |
11-45 |
46-190 |
9.6-51 |
700-1480 |
67.7 |
2.5 |
24 |
980 |
|
80ZJ-A33 |
7.5-37 |
43-174 |
8.0-43.2 |
700-1480 |
65.7 |
2.3 |
24 |
973 |
|
65ZJ-A30 |
4-15 |
23-79 |
7.4-34.8 |
700-1460 |
63.5 |
2.0 |
19 |
504 |
|
65ZJ-A27 |
3-11 |
20-71 |
6-28.2 |
700-1460 |
61.5 |
1.8 |
19 |
500 |
|
50ZJ-A50 |
22-90 |
27-111 |
22.3-110 |
700-1480 |
45 |
3.0 |
13 |
1378 |
|
50ZJ-A46 |
15-55 |
23-94 |
17-86 |
700-1480 |
44.7 |
1.4 |
14 |
1082 |
|
50ZJ-A33 |
4-18.5 |
12-54 |
7.7-43 |
700-1480 |
42 |
2.9 |
13 |
537 |
