产品参数说明
应用范围：广泛适用于火力发电、炼铝和炼油、冶金、矿山、煤炭、建材、化工等工 业部门，主要用于脱硫系统中输送石灰石浆液或石膏浆液，可浸入池内或坑内工作。
材 质： 耐磨A49材质或天然橡胶。
型号意义：如80TLL-A36
80：出口直径为80mm
TL：脱硫泵
L：立式
A：叶轮叶片数。A为5片，B为4片，C为3片，F为6片
36：叶轮直径36cm
产品结构图说明
产品说明
特点和用途：TLL系列立式脱硫泵为轴向吸入、单级单吸、离心式结构，该系列脱硫泵在结构设计及所用材质方面，综合应用了国内外同类产品的优点加以创新。该系列泵具有高效节能、抗腐耐磨、振动小、噪声低、运行可靠、使用寿命长等特点，其综合性能达到国内领先水平。可广泛用于火力发电，炼铝，炼油等行业脱硫系统中输送石灰石浆液或石膏浆液。其允许输送的最大浆体重量浓度Cw为60%，氧离子最高含量为60000ppm,PH值为2.5-13，浆液温度≤65℃。
结构特点：1、采用单泵壳结构，过流件采用抗腐耐磨的铬镍合金制作；2、标准结构分为两种：一种是一段轴普通结构，一种是两段轴加长结构；3、泵轴封采用无冲洗水型机械密封，可防止泵液泄露，以免损坏轴承。

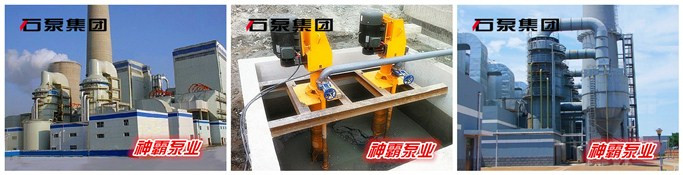

液下渣浆泵、立式脱硫泵在行业中的应用实例：
主要为火电烟气脱硫、矿山浆体输送、煤炭重介洗煤、河道疏浚采砂、环境保护工程、污泥脱水处理、化工浆体输送、冶金重选浮选、各种水利工程等企事业单位提供各种配套泵类产品。
产品参数表
|
型号 |
配带最大功率P(KW) |
流量Q(m³/h) |
扬程H(m) |
转速n(r/min) |
最高效率η% |
汽蚀余量NPSH(m) |
最大粒径(mm) |
重量（kg) |
|
150TLL-35 |
30 |
99-364 |
3-17.9 |
490-980 |
69 |
/ |
15 |
800 |
|
100TLL-34 |
45 |
74-293 |
5.5-37 |
700-1480 |
65.8 |
/ |
14 |
630 |
|
80TLL-45 |
110 |
59-286 |
12.5-81.6 |
700-1480 |
58.2 |
/ |
12 |
650 |
|
80TLL-36 |
45 |
50-201 |
7.3-45.5 |
700-1470 |
53.7 |
/ |
8 |
440 |
|
65TLL-30 |
18.5 |
18-98 |
5.9-34.7 |
700-1470 |
34.1 |
/ |
9 |
540 |
|
50TLL-40B |
30 |
16-65 |
8.6-58.3 |
700-1470 |
48.1 |
/ |
15 |
500 |
|
50TLL-35 |
22 |
19-86 |
7.3-47 |
700-1440 |
38.6 |
/ |
10 |
240 |
|
50TLL-20 |
4 |
8-38 |
1.4-10.7 |
1440-2950 |
33.8 |
/ |
22 |
570 |
|
40TLL-35 |
18.5 |
9.4-47.6 |
8.1-48 |
700-1470 |
38.7 |
/ |
7 |
500 |
|
40TLL-B25 |
5.5 |
4.9-22.9 |
4-21.5 |
400-1440 |
37.6 |
/ |
8 |
225 |
|
40TLL-A21 |
4 |
4.6-25.9 |
3.3-17 |
700-1440 |
44.6 |
/ |
10 |
210 |
|
25TLL-15 |
5.5 |
4.3-19.3 |
3.9-30.8 |
1390-2900 |
29.8 |
8 |
176 |
