　　产品参数说明
　　应用范围：S/SH型双吸泵系更新换代的高效节能新产品。它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。S/SH型双吸泵供输送清水或物理化学性质类似于水的液体。S型双吸泵广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。
　　性能范围：流量50～15000m3/h 扬程；8.6～140m 温度≤80℃
　　也可根据用户要求设计性能参数。
　　过流材质：S /SH型泵；铸铁 SY、SM型泵；球墨铸铁，铸钢及不锈钢， SF型泵；NiCr铸铁，不锈钢，也可根据用户要求采用不同材质。
　　双吸泵型号意义：　6-SH-6-A 　6-泵的进口直径为6寸 SH-卧式单级双吸清水中开泵 6-泵的比转速的1/10取整 A-叶轮外径切割代号

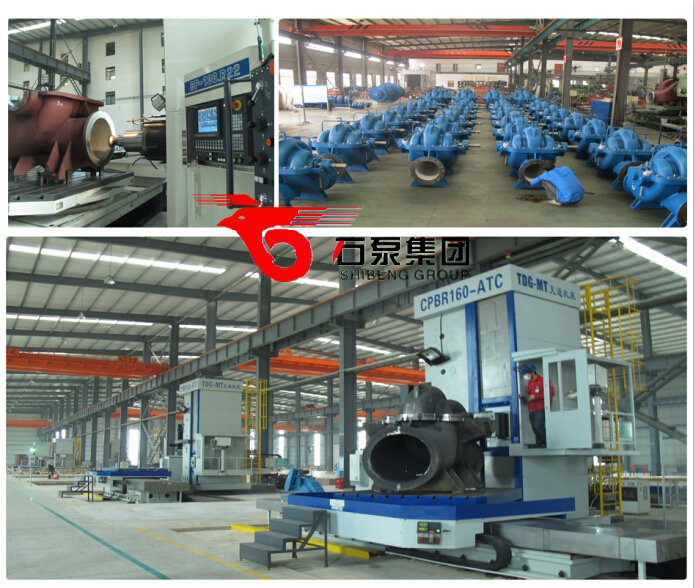

　　产品说明
　　双吸泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
　　﹒泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
　　﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔。
　　﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
　　﹒泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
　　﹒双吸密封环用以减少水泵压力室的水漏回吸水室。
　　﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
　　﹒轴封为软填料密封（根据需要也可装机密封）。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

　　产品参数表

	流量	扬程	转速	轴功率	配带电动机		效率	必需汽蚀余量	叶轮名义直径	泵口径		泵重
	Q	H	n	Pa	功率	型号	η			进口	出口
	m3/h	m	r/min	kW	kW		%	m	mm	mm	mm
6SH-6	126	84	2980	40	55	Y250M-2	72	5.9	245	150	100	150
	160	78		45.3			75
	198	70		51			74
6SH-6A	112	67	2980	29.6	45	Y225M-2	68	5.9	220	150	100	150
	144	62		33.3			72
	180	55		36.9			70
6SH-6B	112	42	2980	20.5	37	Y225L2-2	68	5.9	190	150	100	150
	144	40		22.4			70
	170	37		25.2			68
8SH-13	216	48	2980	34.9	55	Y250M-2	81	5.4	204	200	150	200
	280	42		37.7			85
	342	35		40.2			81
8SH-13A	198	43	2980	30.5	37	Y200L2-2	76	5.4	193	200	150	200
	270	36		33.1			80
	310	31		34.4			76
8SH-9	216	69	2980	55.1	75	Y280S-2	73.7	5.4	235	200	150	230
	280	63		59.3			81
	351	50		67.8			70.5
8SH-9A	180	54.5	2980	38.2	55	Y250M-2	70	5.4	215	200	150	230
	270	46		42.8			79
	324	37.5		47.3			70
8SH-9B	173	48	2980	32.2	45	Y225M-2	70	5.4	200	200	150	230
	239	44		36.6			78
	288	36		38.2			74
8SH-6	216	99	2980	78.6	110	Y315S-2	74	4	272	200	125	300
	280	95		90.8			80	4.7
	336	87		101.1			79	6.6
8SH-6A	210	87	2980	68.1	110	Y315S-2	73	4	255	200	125	300
	262	83		76.9			77	4.5
	314	74		83.3			76	5.7
8SH-6B	196	76	2980	57	75	Y280S-2	72	4	245	200	125	300
	247	73		64.6			76	4.2
	300	63		71.4			72	5.4
10SH-19	300	17.5	1480	19.3	30	Y200L-4	72.5	2	245	250	200	520
	485	14		22.6			85.6	3.39
	580	12		23.3			82.7	4.18
10SH-19A	320	13.7	1480	15.3	22	Y180L-4	78	3.2	226	250	200	520
	430	11		15.7			82
	504	8.6		15.73			75
10SH-13	360	27	1480	33.1	45	Y225M-4	80	3.5	285	250	200	580
	485	24		36.9			86
	576	19		36.3			82
10SH-13A	342	22.2	1480	25.8	37	Y225S-4	80	3.5	265	250	200	580
	414	20.3		27.6			83
	482	17.4		28.6			80
10SH-9	360	42.5	1480	54.8	75	Y280S-4	76	3.2	367	250	200	620
	485	39		62.1			83
	612	32.5		68.6			79
10SH-9A	324	35.5	1480	42.3	55	Y250M-4	74	3.2	338	250	200	620
	468	30.5		49.2			79
	576	25		50.9			77
10SH-6	360	71	1480	92.9	132	Y315M-4	75	3	450	250	200	831
	485	65		108.7			79
	582	60		126.9			75
10SH-6A	338	60	1480	73.6	110	Y315S-4	74	3	410	250	200	831
	462	53		84.4			77
	535	49		95.2			75
12SH-28	612	13.6	1480	30.2	37	Y225S-4	78	5.8	251	300	300	720
	790	11.25		31.1			83
	900	9.4		33.1			80
12SH-28A	515	11.5	1480	22.1	30	Y200L-4	73	5.8	222	300	300	720
	675	9.7		22.9			78
	781	8.5		23.8			76
12SH-19	612	22	1480	45.9	55	Y250M-4	80	5.8	290	300	250	1200
	790	19		46.9			87
	935	14		47.6			75
12SH-19A	485	18.5	1480	34.4	45	Y225M-4	71	5.8	260	300	250	1200
	693	14.8		34.9			80
	798	12.1		35.1			75
12SH-13	612	38	1480	76.2	110	Y315S-4	83	5.8	348	300	250	810
	790	32		79			87
	900	28		86			80
12SH-13A	537	29.5	1480	53.9	75	Y280S-4	80	5.8	318	300	250	810
	702	24.7		56.2			84
	790	22.8		62.9			78
12SH-9	576	65	1480	136	185	Y315M1-4	75	5.8	435	300	250	943
	790	58		148.5			84
	972	50		165.5			80
12SH-9A	529	55	1480	99.2	160	Y315L1-4	80	5.8	410	300	250	943
	720	49		118.6			81
	893	42		131			72
12SH-9B	504	47.2	1480	88.8	132	Y315M-4	73	5.8	390	300	250	943
	684	43		100			80
	835	37		108			78
12SH-6	590	93	1480	202	315	Y355L2-4	74	5.8	531	300	200	1056
	790	90		242			80
	936	82		279			75
12SH-6A	576	86	1480	190	280	Y355L1-4	71	5.8	500	300	200	1056
	756	78		217			74
	918	70		247			71
12SH-6B	540	72	1480	151	220	Y355M1-4	70	5.8	470	300	200	1056
	720	67		180			73
	900	57		200			70
14SH-28	972	20	1480	64	75	Y280S-4	83	5.3	290	350	350	895
	1260	16		64.4			86
	1476	13.4		71			74
14SH-28A	800	13.7	1480	40.3	55	Y250M-4	74	5.3	250	350	350	895
	967	11.5		38.8			78
	1167	8.6		39			70
14SH-19	972	32	1480	99.7	132	Y315M-4	85	5.3	340	350	300	875
	1260	26		101.5			88
	1440	22		105			82
14SH-19A	843	24.7	1480	70.9	90	Y280M-4	80	5.3	315	350	300	875
	1088	20.4		72.8			83
	1264	15.7		74			73
14SH-13	972	50	1480	164	220	Y355M1-4	81	5.3	406	350	300	1120
	1260	44		177.6			87
	1476	37		189			79
14SH-13A	876	42	1480	125.2	200	Y315L2-4	80	5.3	367	350	300	1120
	1131	37		135.8			84
	1350	31		142.6			80
14SH-9	972	80	1480	271	355	Y4501-4	78	5.3	493	350	250	1200
	1260	75		303			85
	1440	65		319			80
14SH-9A	900	70	1480	220	280	Y355L1-4	78	5.3	470	350	250	1200
	1170	65		247			84
	1332	56		257			79
14SH-9B	813	57	1480	168	220	Y355M1-4	75	5.3	435	350	250	1200
	1060	53		187			82
	1202	45.8		195			77
14SH-6	850	140	1480	462	710	Y5001-4	70	5.3	655	350	200	1420
	1260	125		531			81
	1660	100		623			72.5
14SH-6A	787	120	1480	367	560	Y4505-4	70	5.3	620	350	200	1420
	1157	107		432			78
	1538	86		515			70
14SH-6B	754	108	1480	313	500	Y4504-4	70	5.3	575	350	200	1420
	1098	96		373			77
	1448	77		419			72.5
20SH-28	1620	15	980	83.8	110	Y315L1-6	79	4.5	390	500	500	2173
	2020	13		86.2			83	4.7
	2340	10.4		82.8			80	5
20SH-28A	1490	12.8	980	66.8	75	Y315S-6	77.8	4.5	360	500	500	2173
	1860	11		68			82	4.7
	2100	9		65.5			78.6	5
20SH-19	1620	24.5	980	140.4	185	Y355M2-6	77	5.2	465	500	400	1680
	2020	22		144.1			84
	2340	19.4		145.4			85
20SH-19A	1400	20	980	103	132	Y315L2-6	74	5.2	427	500	400	1680
	1746	17		101			80
	2020	14		93.8			82.1
20SH-13	1620	40	980	207.6	250	Y450-6*	85	4.8	530	500	350	2340
	2020	35		219			88
	2340	28		210			85
20SH-13A	1400	36.7	980	166.6	220	Y355L1-6	84	4.8	498	500	350	2340
	1746	35		194.9			85.4
	2020	29.5		189.4			85.7
20SH-9	1620	68	980	380	450	Y4506-6	79	4.5	675	500	350	2747
	2020	59		391			83
	2340	47		374			80
20SH-9A	1500	57	980	315	400	Y4505-6	74	4.5	625	500	350	2747
	1872	49		330			75
	2170	39		320			72
20SH-9B	1400	46	980	240	315	Y4503-6	73	4.5	583	500	350	2747
	1746	40		257			74
	2020	32		248			71
20SH-6	1620	114	980	644.8	800	Y5005-6	78	4	860	500	300	3800
	2020	98		678			79.4
	2340	79		680.3			74
20SH-9A	1500	96	980	509.3	630	Y5003-6	77	4	800	500	300	3800
	1872	83		540			78.5
	2170	67		542.4			73
20SH-9B	1400	86	980	431.4	560	Y5002-6	76	4	745	500	300	3800
	1746	74		452			78
	2020	59		432.8			75
24SH-19	2700	33.5	980	291.7	400	Y4505-6	85	6.4	490	600	500	3149
	3240	32		317.5			89
	3600	26		298			84
24SH-19A	2520	25.5	980	205.8	250	Y450-6*	85	6.4	490	600	500	3149
	3000	23		211			89
	3165	19.2		196.9			84
24SH-13	2160	56.5	980	415.4	560	Y5002-6	80	5.5	636.3	600	400	4364
	3170	47		455.9			88	6.5
	3600	40.5		461.7			86	8
24SH-9	2592	78	980	644.3	900	Y5601-6	87	5.6	765	600	500	4350
	3060	75		694.4			88	5.6
	3600	69		760			80	10.1
24SH-9A	2338	63.5	980	467	630	Y5003-6	85.5	4.6	690	600	500	4350
	3084	57.8		539.7			90	7.3
	3248	56.2		552			89	8.2
28SH-10	4000	97	980	1201	1600	Y6302-6	88	5.8	840	700	500	6000
	4700	90		1281			90	7.4
	5500	77		1358			85	9.5
32SH-24	4320	25	742	358.7	450	Y5004-8	82	7	640	800	600	7580
	5500	22		370.2			89
	6840	19		385.4			86
32SH-24A	3960	19	742	246.9	315	Y5001-8	83	7	570	800	600	7580
	4830	17		254.1			88
	5500	15		261.2			86
32SH-19	4320	35	742	502.2	630	Y5601-8	82	7	710	800	600	7600
	5500	32		538.5			89
	6480	29		588.2			87
32SH-19A	3500	30	742	353	450	Y5004-8	81	7	645	800	600	7600
	4950	26		398.3			88
	6000	23		437			86
32SH-10	5920	76	742	1426	1800	Y710-8	86	5.8	990	800	600	9000
	7360	72		1570			92	6.4
	8075	69		1706			89	8.5
32SH-10J	4750	48	590	734	1000	Y6303-10 &, amp;, amp;, amp;, amp;, lt;, /TD>, , , , , , , , 84.7	3.6	990	800	600	9000
	5890	45.5		807			90.5					4.5
	6365	43.5		857			88					5.3
